Pixel màn hình LED là gì? Tổng quan chi tiết từ A-Z

Pixel màn hình LED là yếu tố quan trọng quyết định chất lượng hình ảnh. Dù là màn hình quảng cáo ngoài trời, sân khấu concert hay TV LED cao cấp, pixel luôn đóng vai trò then chốt. Vậy pixel màn hình LED là gì? Bài viết này sẽ giải thích chi tiết về khái niệm, cấu tạo và cách lựa chọn pixel phù hợp cho từng nhu cầu.

1. Pixel màn hình LED Là Gì?

1.1. Định Nghĩa Pixel

Pixel (điểm ảnh) là đơn vị nhỏ nhất cấu thành hình ảnh trên màn hình LED. Mỗi pixel bao gồm các điốt phát quang (LED) màu đỏ (R), xanh lá (G) và xanh dương (B). Khi kết hợp với nhau, chúng tạo ra hàng triệu màu sắc khác nhau.

1.2 Đặc điểm cơ bản của pixel màn hình LED:

✔ Kích thước pixel (Pixel Pitch): Khoảng cách giữa 2 pixel liền kề (đơn vị mm).
✔ Độ phân giải: Số lượng pixel trên màn hình (ví dụ Full HD: 1920×1080 pixel).
✔ Độ sáng (Nit): Khả năng hiển thị trong môi trường sáng.
✔ Tần số làm tươi (Hz): Tốc độ cập nhật hình ảnh mỗi giây.

2. Cấu tạo của pixel màn hình LED

2.1. LED Chip – Trái tim của pixel

Công nghệ SMD (Surface Mounted Device):
- 3 LED màu được tích hợp trên cùng 1 chip
- Kích thước nhỏ gọn (1.0mm – 3.0mm)
- Tuổi thọ cao (50,000 – 100,000 giờ)
Công nghệ DIP (Dual In-line Package):
- LED đơn lẻ với kích thước lớn hơn
- Độ sáng cao, phù hợp ngoài trời

2.2. Bảng mạch điều khiển (PCB)

Chất liệu: Fiberglass hoặc nhựa cách điện
Chức năng: Kết nối điện và truyền tín hiệu đến từng LED

2.3. Lớp bảo vệ

Vật liệu: Nhựa epoxy hoặc silicone
Tác dụng: Chống ẩm, chống bụi, cách điện, tản nhiệt

3. Các thông số kỹ thuật quan trọng

3.1. Pixel Pitch (Khoảng cách giữa các pixel)

Định nghĩa: Khoảng cách từ tâm pixel này đến tâm pixel kế tiếp (đơn vị mm)
Ảnh hưởng đến độ phân giải và khoảng cách xem tối ưu
Bảng tham khảo:

Pixel Pitch	Ứng dụng	Khoảng cách xem tối thiểu
P0.9 – P1.5	Studio, phòng điều khiển	1 – 2m
P1.5 – P2.5	Hội trường, trung tâm thương mại	2 – 5m
P3 – P5	Sân khấu, sự kiện	5 – 10m
P6 – P10	Biển quảng cáo ngoài trời	10 – 30m

3.2. Độ phân giải (Resolution)

Số lượng pixel trên màn hình (VD: 1920×1080 pixel)
Công thức tính:
- Số pixel chiều ngang = Chiều rộng màn hình (mm)/Pixel Pitch (mm)
- Số pixel chiều dọc = Chiều cao màn hình (mm)/Pixel Pitch (mm)

3.3. Độ sáng (Brightness)

Đo bằng đơn vị nit (cd/m²)
Tiêu chuẩn:
- Trong nhà: 800 – 1,500 nits
- Ngoài trời: 5,000 – 10,000 nits

3.4. Tần số làm tươi (Refresh Rate)

Tiêu chuẩn:
- Cơ bản: 60Hz – 120Hz
- Cao cấp: 1920Hz – 3840Hz
Ảnh hưởng đến độ mượt của hình ảnh chuyển động

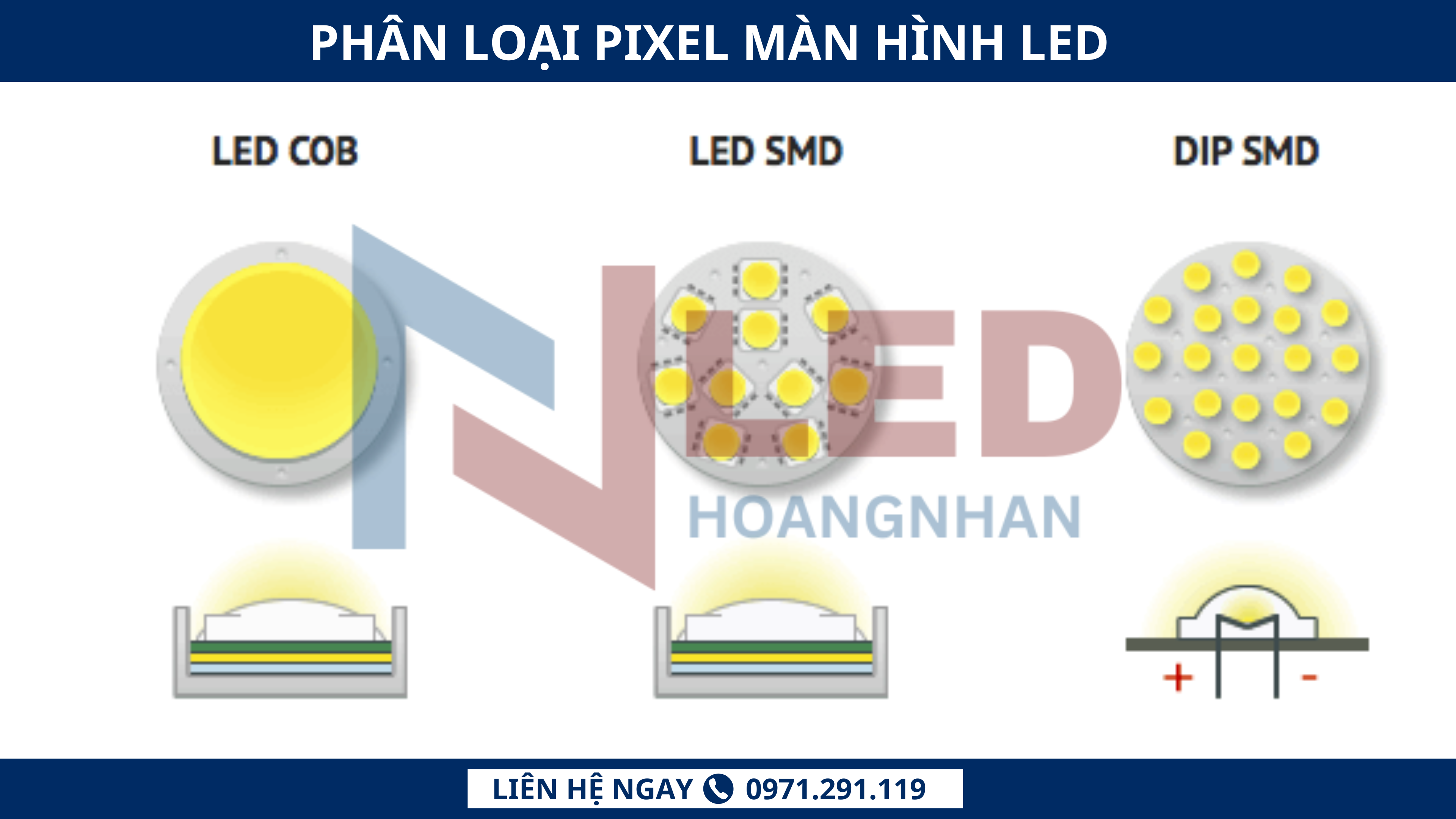

4. Phân Loại Pixel Màn Hình LED

1. Theo Công Nghệ Sản Xuất

a. DIP LED (Dual In-line Package)

Ưu điểm:

Độ sáng cao: Công nghệ DIP LED có khả năng phát sáng mạnh, thường đạt từ 6.000 – 12.000 nits, giúp màn hình hiển thị rõ ràng ngay cả dưới ánh nắng mặt trời trực tiếp.
Chịu được môi trường khắc nghiệt: Được thiết kế với lớp vỏ bọc bảo vệ, DIP có khả năng chống nước, chống bụi, phù hợp với điều kiện ngoài trời khắc nghiệt.
Tuổi thọ dài: LED DIP có tuổi thọ 50.000 – 100.000 giờ, giúp giảm chi phí bảo trì và thay thế.

Nhược điểm:

Góc nhìn hẹp: So với các công nghệ LED khác, DIP LED chỉ có góc nhìn khoảng 90° – 110°, khiến hình ảnh bị giảm chất lượng khi nhìn từ góc lệch.
Độ phân giải thấp: Do thiết kế bóng LED riêng lẻ, màn hình DIP LED thường có pixel màn hình LED lớn (P5 – P16), không phù hợp để hiển thị nội dung chi tiết ở khoảng cách gần.

Ứng dụng:

Biển quảng cáo ngoài trời, màn hình LED sân vận động, bảng điện tử giao thông, màn hình LED trên tòa nhà.

b. SMD LED (Surface Mounted Device)

Ưu điểm:

Màu sắc chân thực: Công nghệ SMD tích hợp ba diode màu (RGB) trong cùng một điểm ảnh, giúp hiển thị màu sắc đồng đều, tự nhiên và sắc nét.
Góc nhìn rộng: So với DIP LED, SMD LED có góc nhìn rộng lên đến 140° – 160°, đảm bảo nội dung hiển thị tốt từ nhiều hướng khác nhau.
Độ phân giải cao: Với pixel màn hình LED nhỏ (P0.9 – P5), SMD LED có thể hiển thị nội dung chi tiết, phù hợp cho những không gian yêu cầu độ nét cao.

Nhược điểm:

Độ sáng thấp hơn DIP: Độ sáng của màn hình SMD LED dao động khoảng 800 – 6.000 nits, thấp hơn so với công nghệ DIP, nên thường không tối ưu cho môi trường ngoài trời có ánh sáng mạnh.
Giá thành cao hơn: So với DIP LED, SMD LED có chi phí sản xuất cao hơn do thiết kế phức tạp và yêu cầu công nghệ lắp ráp tiên tiến hơn.

Ứng dụng:

Màn hình LED trong nhà, màn hình LED hội trường, showroom, TV LED, màn hình sân khấu, trung tâm thương mại.

c. COB LED (Chip on Board)

Ưu điểm:

Độ bền cao: Công nghệ COB LED có thiết kế tích hợp, giúp bảo vệ các chip LED tốt hơn, giảm nguy cơ hỏng hóc do môi trường bên ngoài.
Tiết kiệm điện: COB LED có khả năng tiêu thụ năng lượng thấp hơn so với DIP và SMD, giúp tối ưu chi phí vận hành.
Chống va đập tốt: Nhờ lớp phủ bảo vệ chip LED, COB có khả năng chống trầy xước, chống sốc cơ học tốt hơn so với các công nghệ LED khác.

Nhược điểm:

Giá thành rất cao: Do sử dụng công nghệ tiên tiến với quá trình sản xuất phức tạp, COB LED có chi phí cao hơn đáng kể so với DIP và SMD.
Khó sửa chữa: Khi gặp sự cố, COB LED rất khó sửa chữa do các chip LED được tích hợp trực tiếp lên bảng mạch thay vì dạng module tháo rời như SMD hoặc DIP.

Ứng dụng:

Màn hình LED cao cấp, màn hình LED hội nghị, trung tâm điều khiển, phòng thí nghiệm, màn hình LED dùng trong lĩnh vực y tế, nghiên cứu khoa học.

2. Theo Mật Độ Pixel Màn Hình LED

a. Màn Hình LED Trong Nhà

Pixel Pitch nhỏ (P0.9 – P2.5)

Màn hình LED trong nhà thường có mật độ điểm ảnh cao, với khoảng cách điểm ảnh nhỏ từ P0.9 – P2.5.
Khoảng cách điểm ảnh nhỏ giúp hình ảnh hiển thị mịn màng, rõ nét ngay cả khi nhìn gần.

Độ phân giải cao

Do có mật độ điểm ảnh dày đặc, pixel màn hình LED nhỏ giúp màn hình có độ phân giải cao, phù hợp với những nội dung chi tiết như văn bản, biểu đồ, video chất lượng 4K, 8K.
Ứng dụng trong phòng họp, hội nghị, trung tâm điều khiển, phòng phát sóng truyền hình.

Góc nhìn rộng

Màn hình LED trong nhà có góc nhìn rộng lên đến 160 – 170 độ, giúp người xem dễ dàng quan sát nội dung từ nhiều vị trí khác nhau mà không bị biến dạng màu sắc hay giảm chất lượng hiển thị.
Điều này đặc biệt quan trọng trong các sự kiện, hội trường lớn, showroom trưng bày sản phẩm.

b. Màn Hình LED Ngoài Trời

Pixel Pitch lớn (P3 – P10)

Do khoảng cách quan sát thường xa hơn, màn hình LED ngoài trời có pixel màn hình LED lớn (từ P3 – P10) để tối ưu chi phí và khả năng hiển thị.
Mặc dù mật độ điểm ảnh thấp hơn so với màn hình trong nhà, nhưng với khoảng cách xem xa, hình ảnh vẫn đảm bảo rõ nét.

Độ sáng cao

Màn hình LED ngoài trời cần độ sáng cao (từ 5.000 – 10.000 nits) để đảm bảo hiển thị tốt ngay cả dưới ánh sáng mặt trời trực tiếp.
Công nghệ cảm biến ánh sáng có thể được tích hợp để tự động điều chỉnh độ sáng theo môi trường, tiết kiệm năng lượng và tối ưu trải nghiệm người xem.

Chống nước, chống bụi

Màn hình LED ngoài trời được thiết kế chống nước, chống bụi theo tiêu chuẩn IP65 hoặc cao hơn, giúp bảo vệ pixel màn hình LED trước tác động của thời tiết như mưa, gió, bụi bẩn.
Khung viền nhôm hoặc thép không gỉ giúp tăng độ bền, đảm bảo hoạt động ổn định trong thời gian dài.

Ứng Dụng Thực Tế Của Pixel Màn Hình LED

1. Lĩnh vực quảng cáo
